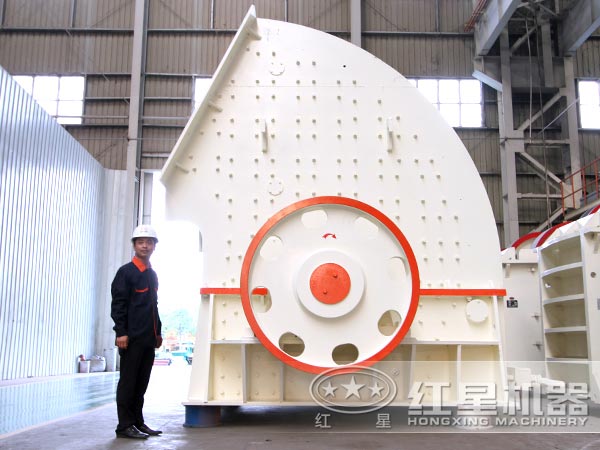

一、環錘式碎煤機簡介

環錘式碎煤機是火電廠燃料系統配置中的關鍵設備，主要用于對燃料煤炭的破碎，因環錘式碎煤機對煤炭的破碎效率高，因此在火電廠中應用最為廣泛。該碎煤機工作效率的高低直接影響火電廠的產能，所以，實現對環錘式碎煤機的節能改造成為近年來研究的重點。

二、環錘式碎煤機結構與工作原理

環錘式碎煤機是利用高速旋轉轉子上的環錘對物料施加錘擊作用，被錘擊的物料在環錘與破碎板和篩板之間受到滾碾、擠壓、剪切而獲得高能率的破碎，使物料達到所需要的粒度。設備主要有機體、機蓋、轉子、篩板架、篩板調節器等部件組成。

三、原環錘式碎煤機存在的問題及改進

1、除鐵室的底板是由銅板焊成，在運行4小時左右整個除鐵室全部北煤粉堵滿。

2、對粘度，水分較大的煤不適應，發生堵煤現象，造成停機處理。

3、聯軸器設計不足，運行過程中容易造成鏈接螺栓磨損折斷，影響設備安全運行。

4、錘環材質差，使用壽命短，存在安全隱患。

5、入口和除后的鼓風量大，環境嚴重污染。

四、對環錘式碎煤機的改進

針對著這幾個問題，我們作了大量的試驗，收集了國內外的資料，組織 討論，最后圓滿的完成了改進任務，下面我們把針對這幾個問題的解決方法介紹以下。

1、除鐵室板的改進

除鐵室板改成篩型件；除鐵室的底板改成篩型，但下部沒有彈簧；除鐵室的底板不懂，在上面割成橫長孔或者縱長孔。

以上這幾種形式底板的目的為了把過細的煤粉和小塊( 3mm)篩下去，這樣就避免了除鐵室堵滿而造成危險的隋況。這三種形式的底板運行表明，效果都很滿意。

2、篩板的改進

我們分析了堵煤的主要地方是篩板。對篩板進行了改進，保證在出料粒度不變的條件下，增加篩板孔的尺寸。改變了孔的形狀。

經過試驗，效果良好，因改進后的孔為發散形，物料可以沿著轉子旋轉的切線防線由孔內順利排出，這是關鍵的—環。

3、聯軸器設計改進

通過對電機基礎的改造并選用蛇形聯軸器來替代原來的彈性鋼片聯軸器后，設備運行良好，不會出現上述情況。

4、錘環材質升級

選用材質為CrMoNb-II的錘環，提高了錘環的使用壽命及運行的安全性。

5、碎煤機鼓風機內部改進

由于電廠的燃料分場中因碎煤機鼓風量大，造成環境嚴重污染的情況很普遍。為此我們作了大量的試驗分析和調查。根據幾年來經驗和空氣動力學和運動學在碎煤機內部做了修正，經實踐證明效果是顯著的。我們經過多年對改進后碎煤機的鼓風量進行測試，上口呈微負壓，夏侯鼓風量也很小。卓有成效地改善了碎煤機嚴重粉塵飛揚狀況。

五、改進后的新型環錘式碎煤機優勢

1、由于轉子部件采用又厚又重的輻板式的搖臂，具有內部飛輪作用。因此出力大，消耗功率小，破碎效率較高。

2、采用環錘并在內部的其它結構上進行了處理，鼓風作用很小。同時密封合理，粉塵小泄漏。

3、能夠自動除去混在煤中的鐵塊(粒度在150mm)以下的)，木塊、炮線、橡膠和不能被破碎的雜物。具有保護自身不受損壞和保護下道設備的作用。

4、破碎粒度可調，而且容易操作。

5、結構設汁合理簡單、緊湊，維護量小，容易調整，更換易損維修方便。

總之，改進后的環錘式碎煤機，不僅能改善作業環境，減輕勞動強度，而目對節約臺源，提高破碎效率，都收到了明顯的經濟效果，點擊咨詢價格。具體設備信息歡迎致電我公司咨詢：0371-67772626。
